柔性拖链线缆：现代工业的“生命线”

2025-03-21 09:09

在自动化设备、机器人、数控机床等精密机械中，有一种看似不起眼却至关重要的组件——柔性拖链线缆。它们如同人体内的血管和神经，为设备持续输送电力、传递信号，甚至传输音频数据。根据功能的不同，柔性拖链线缆主要分为电源线、音频线和信号线三大类。那么，这些线缆如何在高速运动中保障设备的稳定运行？它们的设计又蕴含了哪些玄机？本文将带您深入探索这一领域。

一


柔性拖链线缆：定义与重要性

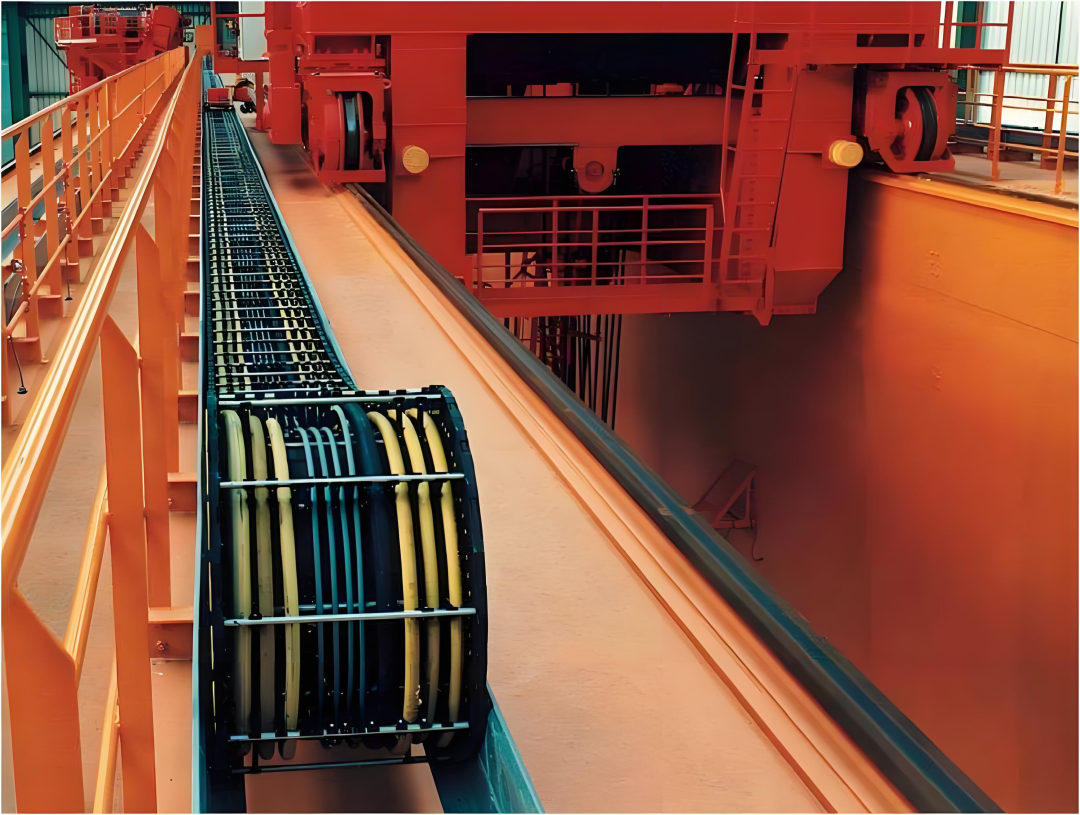

拖链线缆（Chain-Suitable Cable）是专为拖链系统设计的线缆，适用于需要频繁往复运动的场景。相较于传统线缆，柔性拖链线缆在反复弯折时具有更高的耐久性，能够承受数百万次的弯曲循环而不易损坏。这一特性使其成为自动化时代的“耐久型选手”，在工业机器人、数控机床、物流分拣系统等领域发挥着不可替代的作用。

二


核心技术：柔性设计的秘密

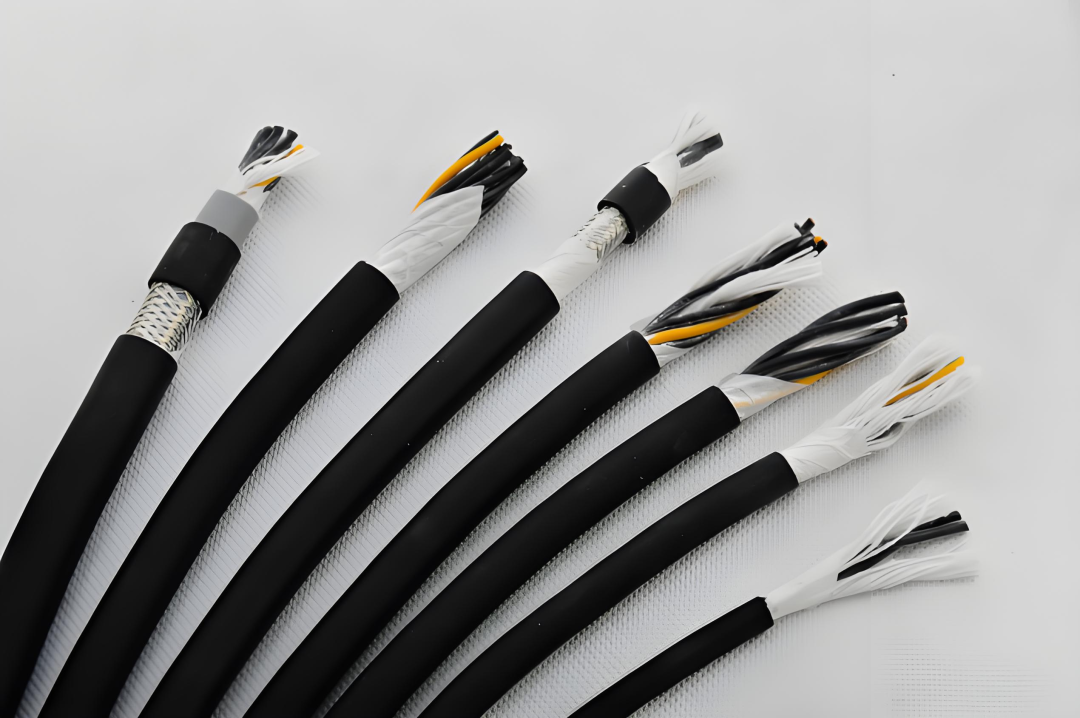

1. 导体材料与绞合工艺
柔性拖链线缆的导体采用多股超细铜丝，通过螺旋绞合或分层绞合的方式编织而成。这种结构不仅保证了线缆的导电性能，还分散了弯折时的应力，有效避免了单根铜丝的断裂。
2. 绝缘层与护套材料
TPE（热塑性弹性体）：具有优异的柔性和耐磨性，适用于高频运动的场景。
PUR（聚氨酯）：具有抗油污、耐化学腐蚀的特性，特别适用于恶劣的工业环境。
硅胶：耐高温性能**（-60℃~200℃），适用于极端温度条件下的应用。
3. 抗干扰设计
信号线：采用铝箔+镀锡铜丝编织的双层屏蔽结构，有效防止电磁干扰（EMI）和射频干扰（RFI）。
音频线：采用对称绞合结构（如双绞线），以降低串扰和噪声，确保音质纯净。

三


分类解析差异

类型核心功能设计特点典型参数
电源线传输电力导体截面积大，护套耐高温、阻燃、防腐蚀电压等级：300/500V~1kV
音频线传输模拟音频信号低电容设计，屏蔽层覆盖率≥90%，减少噪声阻抗：600Ω（平衡音频线）/100Ω（非平衡音频线）
信号线传输数字/控制信号双绞线或同轴结构，抗干扰性能强，传输速率高传输速率：1Mbps~10Gbps（根据具体型号而定）

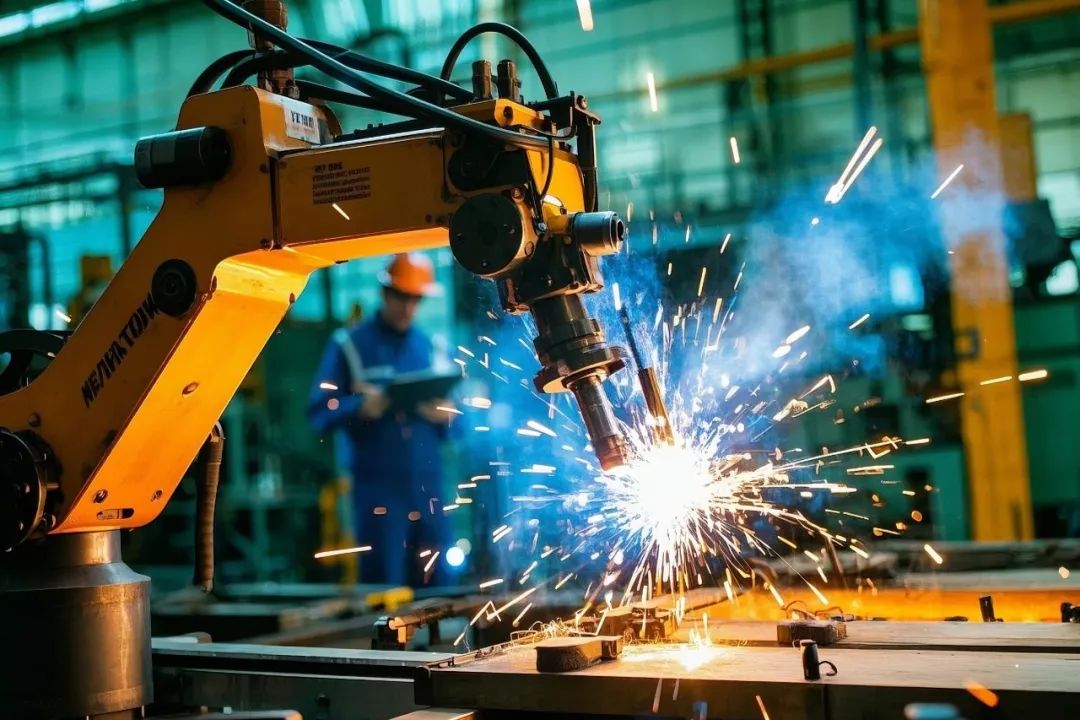

例如在焊接机器人中，电源线需承载高电压和大电流，同时护套需耐受飞溅的火花和高温。而音频线可能用于设备的报警系统或语音通信，要求音质清晰、无噪声。**信号线则负责传输传感器数据、控制指令等关键信息，要求传输速度快、抗干扰能力强。

四


选型与维护：如何延长线缆寿命？

弯曲半径：安装时需确保线缆的弯曲半径不小于其标称的最小弯曲半径（通常为线径的5-10倍），以避免过度弯曲导致线缆损坏。
应力释放：在固定端使用应力消除套管或类似装置，以分散线缆弯折点的应力，避免应力集中导致线缆接头处损坏。
环境适配：根据使用环境选择合适的线缆类型。例如，在潮湿环境中选择防水型线缆（IP等级≥67），在高温区域选择耐高温线缆。
寿命测试：选择经过严格寿命测试的线缆产品（如通过1000万次弯曲测试），以确保其在实际应用中的可靠性和耐久性。

五


未来趋势：智能化与集成化

随着工业4.0和智能制造的发展，柔性拖链线缆正朝着智能化和集成化的方向进化。
  • 复合线缆：将电源、信号、光纤甚至气路等多种功能集成于一根线缆中，以减少设备空间占用和布线复杂度。
  • 自诊断功能：通过嵌入微型传感器和智能芯片，实时监测线缆的温度、弯曲次数、绝缘状态等关键参数，实现预测性维护和故障预警。
  • 环保与可持续性：采用环保材料和可回收设计，降低线缆生产和使用过程中的环境影响。

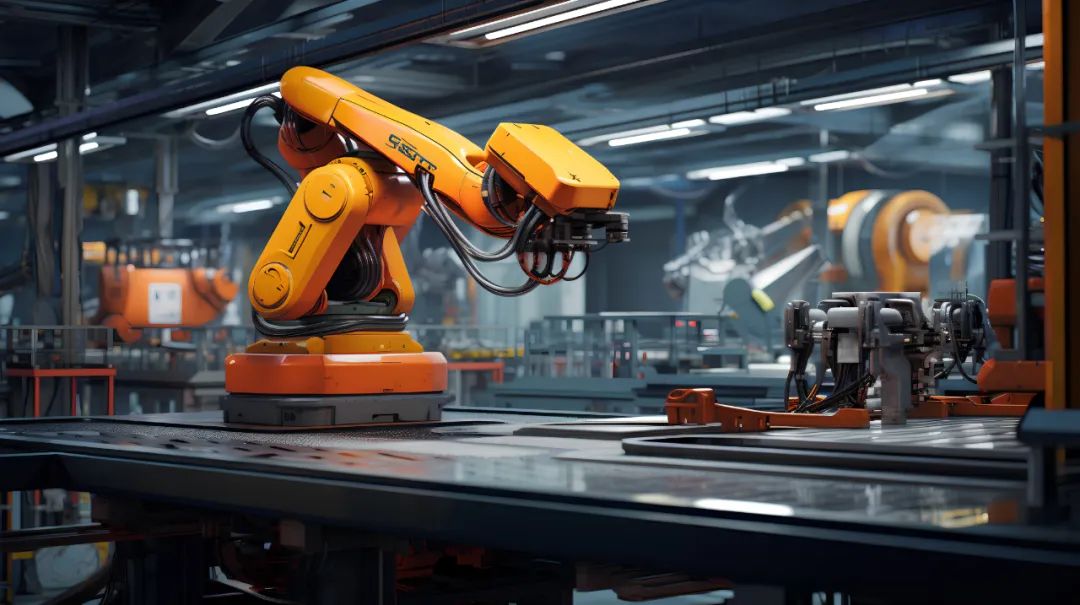

从工厂车间的自动化生产线到手术室的医疗机器人，柔性拖链线缆在现代科技的精密运作中发挥着不可或缺的作用。它们不仅是连接设备的桥梁，更是推动工业自动化和智能化发展的重要力量。随着技术的不断进步和创新，柔性拖链线缆将在未来继续发挥更大的作用，为现代工业的发展注入新的活力。
