网线里的八根线：为什么是八根？每根线究竟承担什么任务？

2025-03-18 10:53

当你剥开一根网线，会发现里面藏着八根颜色各异的细线，它们像一群训练有素的“搬运工”，各司其职地传递数据。但为什么是八根？每根线究竟承担什么任务？本文将用通俗易懂的方式，揭开网线内部八根线的秘密。

一


对绞线的“身份证”：颜色与排列规则

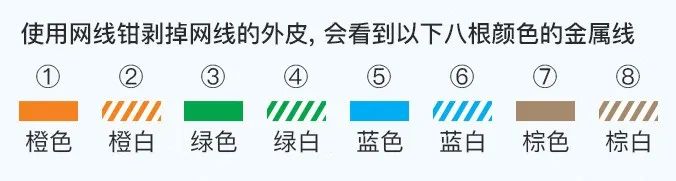

  • 网线内部八根线按国际标准分为四对双绞线，每对颜色固定：
- 第1对：白橙（白底橙条纹） + 橙
- 第2对：白绿（白底绿条纹） + 绿
- 第3对：白蓝（白底蓝条纹） + 蓝
- 第4对：白棕（白底棕条纹） + 棕

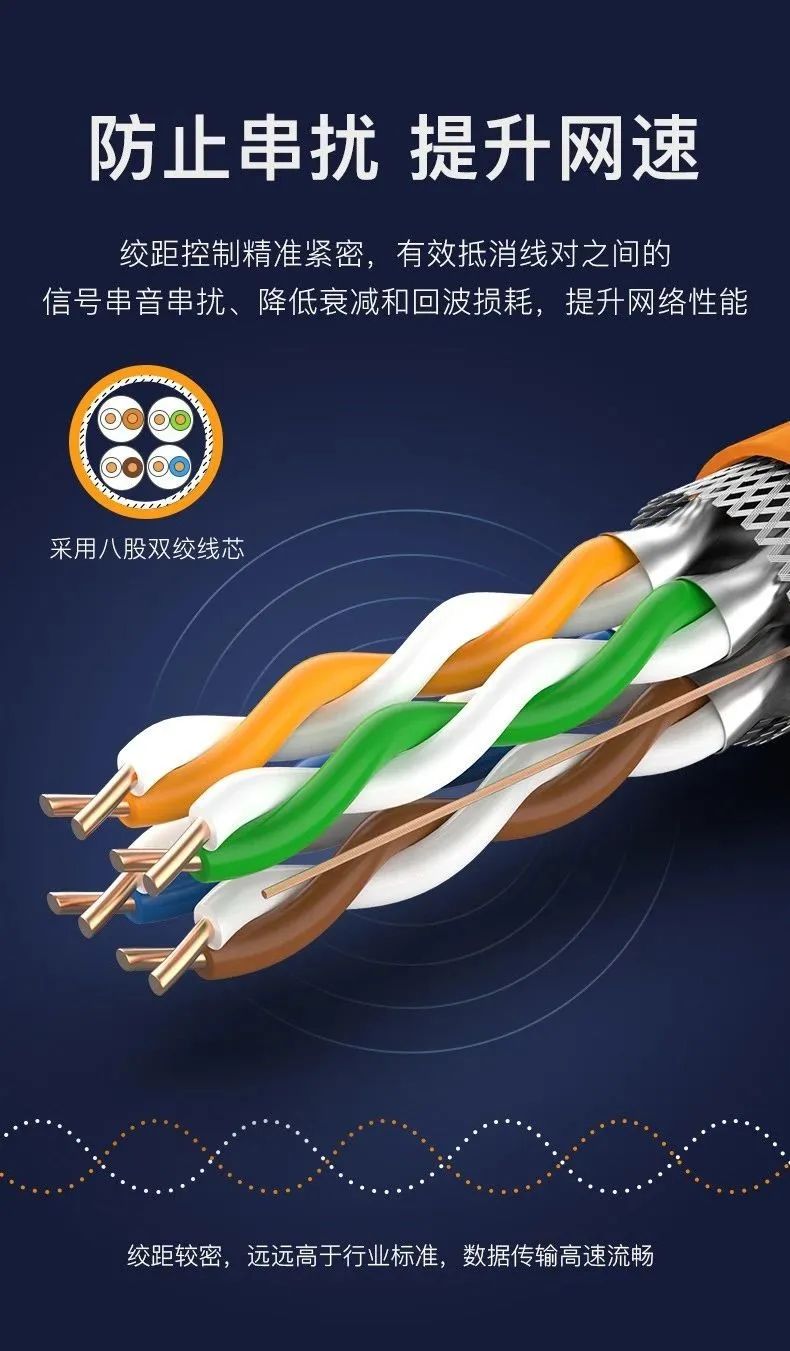

  • 为什么双绞？
每对线像"麻花"一样缠绕，这不仅是简单的扭结——当电流通过导线时，双绞结构能利用电磁感应原理，让两根线产生的干扰信号相互抵消（类似噪声消除耳机原理）。缠绕密度越高（如Cat6线比Cat5e绞得更密），抗干扰能力越强。
  • 差分信号传输
每对线中的两根线传输相位相反的信号（如一个+1V，一个-1V）。接收端通过计算差值（+1V - (-1V)=2V）来放大有效信号，同时消除外界干扰。

二


八根线的“分工表”

1. 百兆网络（100Mbps）：四根线“打工”，四根线“待命”
- 发送数据（TX+/-）：第1对（白橙、橙）
- 接收数据（RX+/-）：第2对（白绿、绿）

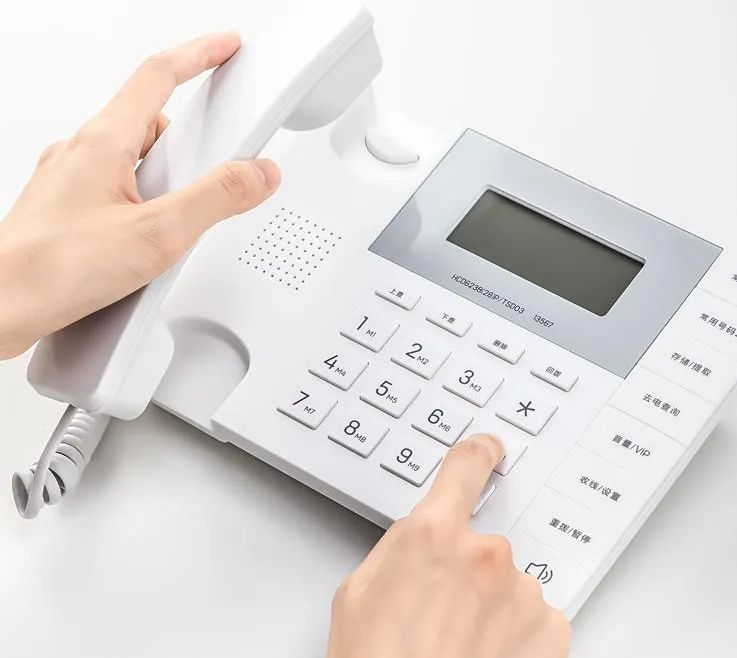

- 蓝、棕两对：通常闲置，但部分场景可用于电话信号或备用。

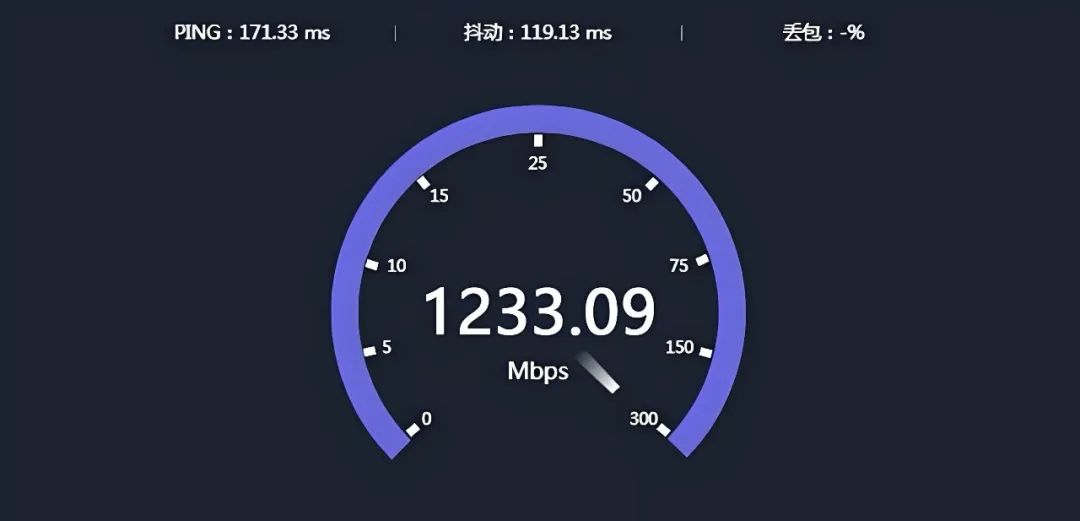

2. 千兆网络（1Gbps及以上）：八根线“全员上岗”
- 发送数据：第1对（白橙、橙） + 第3对（白蓝、蓝）
- 接收数据：第2对（白绿、绿） + 第4对（白棕、棕）
- 全双工模式：八根线同时双向传输，效率翻倍，支持更高带宽。


3. POE供电：网线还能当“电线”用？

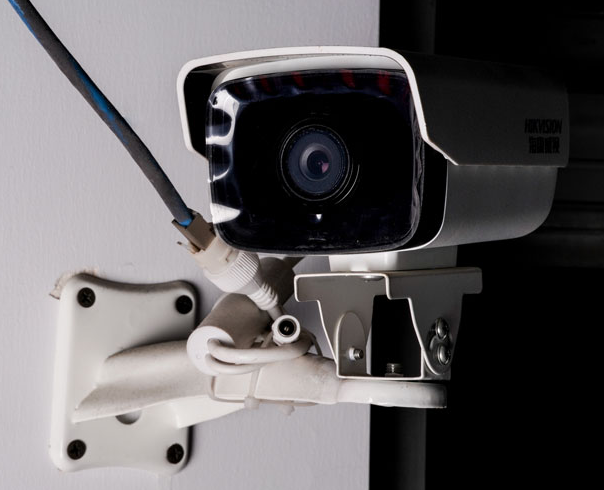

- 标准POE（如802.3af/at）：通过闲置的蓝、棕两对线传输电力（如监控摄像头、无线AP）。
- POE电压参数：POE供电电压通常为24V或48V（如Intel设备用24V，Cisco设备用48V），经过网线传输后，设备内部电路会降压至安全范围。

三


线序标准：T568A vs T568B

  • 568B（常用）
- 白橙→1，橙→2，白绿→3，蓝→4，蓝白→5，绿→6，白棕→7，棕→8
  • 568A
- 白绿→1，绿→2，白橙→3，蓝→4，蓝白→5，橙→6，白棕→7，棕→8
  • 关键规则
- 1/2、3/6必须为同一对双绞线：若错配会导致信号串扰，在50米以上距离可能出现网络时断时续。
  • 为什么分A/B标准？
早期电话系统多采用568A标准，而568B将橙色线对（高频信号对）置于更优位置，更适合现代网络设备的数据传输需求。同一工程中需统一标准，否则可能引发兼容性问题。

四


小线材背后的大协议

  • 网络传输遵循分层协议（如TCP/IP）
网线属于物理层设备，如同快递系统中的运输卡车，负责将上层协议打包好的"数据包裹"（如TCP/IP协议数据包）转换为电信号运输。
  • 数字信号奥秘
计算机的0和1用不同电压表示（如+1V为1，-1V为0），网卡负责将数据按协议转换为电信号，网卡通过RJ45水晶头与网线连接。

五


如何判断网线是否“偷工减料”？

  • 数线芯
剪开外皮，确认有八根独立线芯（警惕“四铁四铝”劣质线）。
  • 测电阻
优质高纯度铜线电阻应低于9.5Ω/100米。
  • 看截面
真铜芯为暗红色且有光泽，铜包铝则截面发白。


网线里的八根线，看似简单，实则凝聚了通信技术的精密设计。无论是家庭宽带、企业机房，还是未来的智能家居，它们的“分工协作”始终是网络世界的基石。下次遇到网络卡顿时，不妨检查一下藏在角落的不起眼的线材——或许正是某根线的接触不良，影响了你的冲浪体验！在选购网线时，优先选择标有Cat6（千兆）、Cat6a（万兆）及以上规格的产品，并认准大品牌，避免踩坑！
